Точный подбор крано-манипуляторной установки (КМУ) является критическим фактором для минимизации операционных расходов и обеспечения безопасности на площадке. Эффективность работы будет напрямую зависеть от баланса между рабочим радиусом и грузовым моментом: несоответствие этих параметров реальным задачам приводит к перегрузке металлоконструкций. Ошибки в расчетах провоцируют преждевременный износ шасси, деформацию рамы или полную невозможность подъема груза на нужном вылете, что останавливает логистические процессы.
Геометрия складывания стрелового оборудования
Выбор конструкции стрелы определяет способ размещения оборудования на автомобиле и специфику выполнения грузоподъемных операций в стесненных условиях или на открытом пространстве.

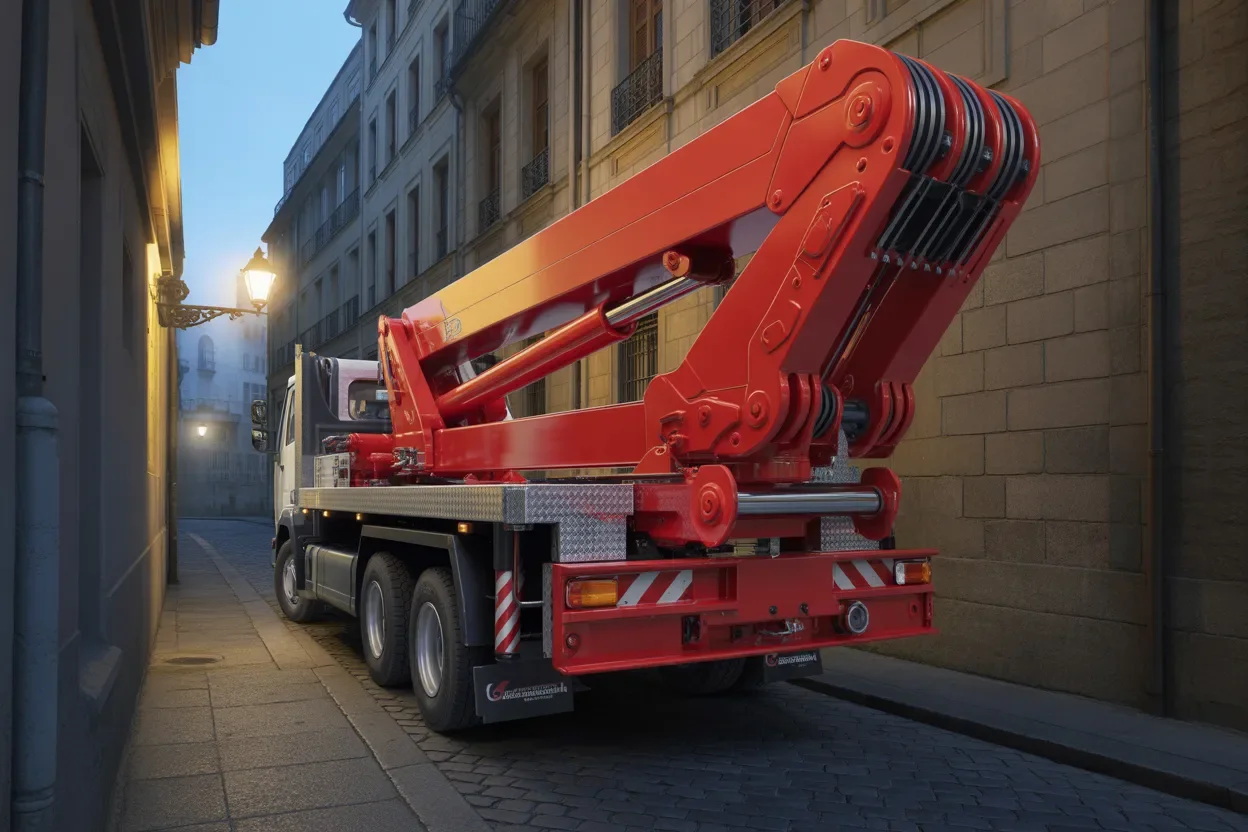

Современные краны-манипуляторы https://kievspecteh.com/ru/catalog/krany-manipulyatory делятся на два основных типа конструкций. L-образные установки имеют длинную первую секцию и во время движения располагаются над кабиной или кузовом. Z-образные модели складываются коленчато поперек рамы автомобиля, что позволяет полностью освободить платформу для высоких грузов и обеспечить лучшее распределение массы по осям.
| Критерий | L-образная схема (Т-образная) | Z-образная схема |
|---|---|---|
| Свободное место в кузове | Частично ограничено стрелой над бортом | Полностью свободное, кран сложен за кабиной |
| Работа через препятствия | Сложно из-за прямолинейности секций | Высокая эффективность благодаря локтевым суставам |
| Наличие лебедки | Стандартная комплектация | Опционально (реже) |
| Распределение нагрузки | Нагружает переднюю или заднюю ось | Более равномерное распределение на раму |
L-образная схема обычно оснащается лебедкой, что позволяет поднимать груз строго вертикально и работать ниже уровня земли, например, в котлованах. Это обеспечивает высокую точность позиционирования, но ограничивает обзор водителя и занимает полезную площадь кузова. Z-концепция выигрывает в компактности: благодаря отсутствию лебедки в базовых версиях и возможности изгибать стрелу над заборами, она идеально подходит для работы в городской застройке, где пространство для маневра крайне ограничено.
Расчет грузового момента и рабочей зоны
Грузовой момент — это главный показатель мощности установки, который измеряется в тонно-метрах (тм) и определяет способность крана удерживать вес на рычаге определенной длины.
Параметры вылета стрелы:
- Минимальный вылет (2–3 метра). Обеспечивает максимальную паспортную грузоподъемность возле колонны крана.
- Средний вылет (8–12 метров). Оптимален для большинства строительных работ и загрузки соседних машин.
- Максимальный вылет (20+ метров). Используется для высотных работ или подачи грузов в удаленные точки.
Увеличение вылета стрелы прямо пропорционально уменьшает вес, который установка способна безопасно поднять. Например, если КМУ имеет момент 10 тм, она поднимет 5 тонн на 2 метрах, но только 1 тонну на вылете 10 метров. Важно учитывать не только паспортный максимум, а и остаточную грузоподъемность на крайней точке вылета, чтобы избежать срабатывания систем защиты и вынужденной остановки работ.
График грузоподъемности, или грузовысотная диаграмма, визуализирует возможности техники в пределах ее рабочей зоны. Она демонстрирует ступенчатое снижение допустимой массы по мере выдвижения телескопических секций. Понимание этой кривой является ключевым для оператора: подъем груза, превышающего значение на диаграмме для конкретного радиуса, создает критическое опрокидывающее усилие. Поэтому расчет рабочей зоны всегда проводится по самой удаленной точке, где планируется монтаж, с учетом массы сменного оборудования.
Градация установок по показателям мощности
Классификация манипуляторов по мощности позволяет сегментировать технику в соответствии с масштабами задач — от обслуживания частных хозяйств до сложного промышленного строительства.
Для обеспечения долговечности гидравлики и безопасности эксплуатации всегда выбирайте установку с запасом мощности 15–20% от вашего максимального ежедневного веса груза.
Микро-манипуляторы (до 3,5 тм) обычно монтируются на легкие грузовики или пикапы для доставки мелких партий товаров. Легкая серия (до 10 тм) является самой популярной в малотоннажных перевозках стройматериалов на поддонах. Эти установки обеспечивают оптимальный баланс между собственным весом оборудования и полезной грузоподъемностью автомобиля, что критично для городских маршрутов.
Средний класс (10 — 25 тм) рассчитан на интенсивную работу на строительных площадках, включая монтаж плит перекрытия и перевозку тяжелых контейнеров. Тяжелые установки (свыше 25 тм) фактически заменяют собой автокраны, обладая преимуществом в мобильности. Они используются для сложного монтажа промышленного оборудования, перемещения станков или работы с крупными металлоконструкциями. Выбор такой мощности требует установки на многоосные шасси, способные выдержать массивное основание крана.
Требования к колесной базе для монтажа
Монтаж КМУ требует тщательной проверки совместимости установки с характеристиками шасси, чтобы избежать деформации рамы и нарушения управляемости транспортного средства во время движения.
| Грузовой момент КМУ (тм) | Минимальная полная масса шасси (т) | Пример подходящего шасси |
|---|---|---|
| До 4 | От 3,5 | ГАЗель, Iveco Daily |
| 4 — 10 | От 8 — 12 | MAN TGL, JAC N120 |
| 10 — 20 | От 18 | Volvo FL, Mercedes Atego |
| Свыше 20 | От 26 | Scania G-series, MAN TGS |
Установка манипулятора всегда сопровождается монтажом подрамника — специальной усиливающей конструкции, которая распределяет точечную нагрузку от колонны крана по всей длине рамы автомобиля. Это предотвращает появление микротрещин в металле и обеспечивает необходимую жесткость платформы при работе на максимальных вылетах стрелы.
Важно учитывать распределение осевых нагрузок: тяжелая КМУ за кабиной значительно нагружает переднюю ось. Также необходимо предусмотреть свободное место на раме для размещения гидравлического бака и блока управления. Недостаточное пространство может вынудить переносить топливные баки или ресиверы, что удорожает монтаж. Найти подходящие варианты готовой техники или шасси можно на специализированных площадках вроде autoline.ua или olx.ua.
Механизмы управления и гидравлические компоненты
Современные методы управления манипулятором позволяют оператору выбирать наиболее безопасную позицию в зависимости от сложности объекта и наличия препятствий в зоне видимости.

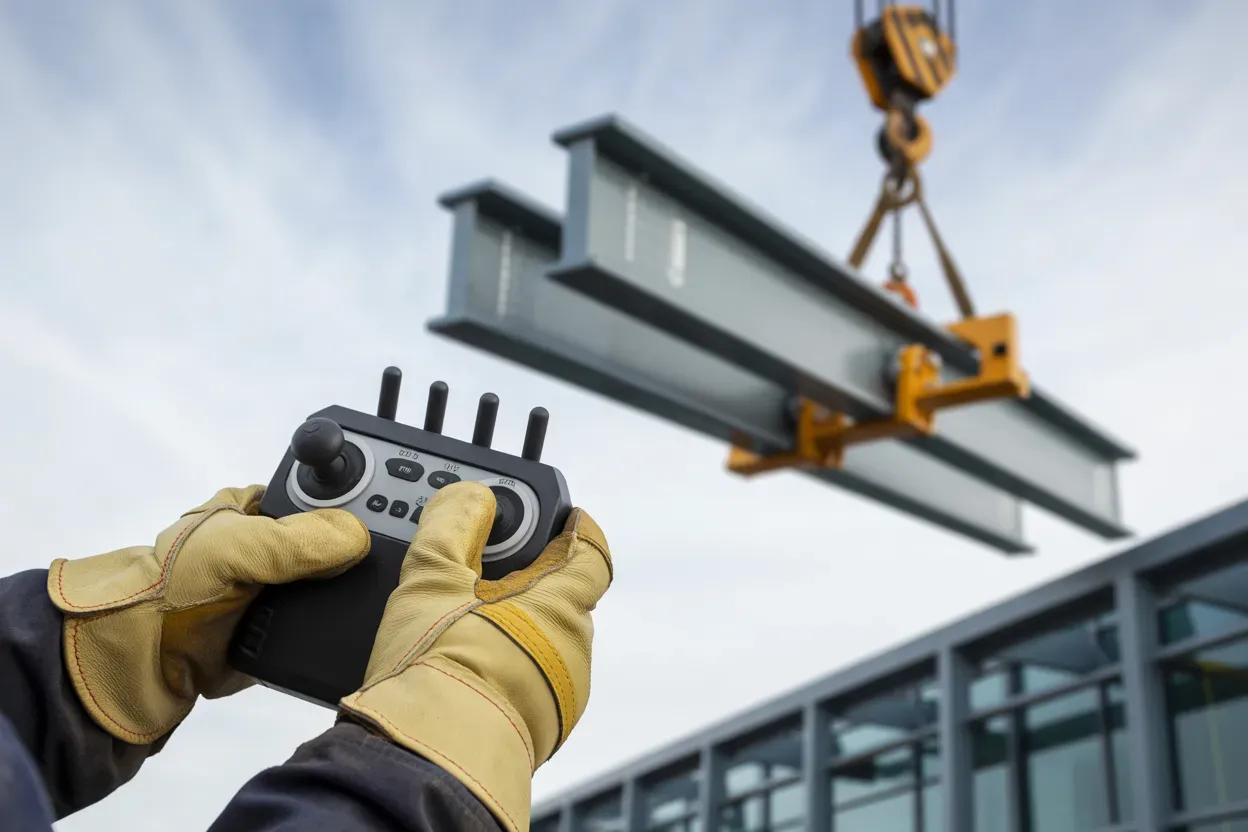

Преимущества дистанционного радиоуправления:
- Точность позиционирования. Оператор может находиться непосредственно возле места установки груза.
- Безопасность персонала. Человек находится вне опасной зоны возможного падения груза.
- Многозадачность. Возможность самостоятельно стропить груз и сразу управлять краном.
Гидравлическое сердце установки — насос — определяет скорость и плавность движений стрелы. Шестеренчатые насосы дешевле и проще в обслуживании, тогда как аксиально-поршневые обеспечивают более высокое давление и стабильную работу под большой нагрузкой. Критически важной является интегрированная система защиты от перегрузок, которая автоматически блокирует движения, если вес груза превышает допустимые параметры для текущего положения стрелы, предотвращая опрокидывание или поломку металлоконструкций.
Стабилизация техники выносными опорами
Выносные опоры, или аутригеры, являются фундаментом безопасной работы КМУ, так как они снимают нагрузку с рессор и колес, создавая широкий контур опорной поверхности для устойчивости.
По конструкции опоры делятся на стационарные, выдвигающиеся только вертикально, телескопические (раздвижные) для увеличения опорного плеча и поворотные, которые поднимаются вверх в транспортном положении. Последний вариант особенно актуален для шасси с низким клиренсом или при необходимости освободить место под рамой для других узлов агрегата.
Параметры размаха опор:
- Узкая база. Используется для манипуляторов малой мощности (до 6 тм).
- Средняя база (4–5 метров). Стандарт для КМУ средней серии.
- Максимальная база (6–8 метров). Необходима для тяжелых установок с большим вылетом стрелы.
Электронные датчики контроля устойчивости играют решающую роль в предотвращении человеческих ошибок. Система мониторинга интегрируется с блоком управления и способна автоматически ограничить грузовой момент, если лапы выдвинуты не на полную длину. Размах опор должен быть пропорционален максимальному вылету: чем дальше удаляется груз от оси крана, тем шире должна быть база стабилизации для компенсации опрокидывающего момента, возникающего при повороте колонны.
Дополнительные инструменты для разных типов грузов
Использование сменного навесного оборудования превращает стандартный кран в многофункциональный комплекс для выполнения специфических задач.
Ротатор — это гидравлический узел, обеспечивающий бесконечное вращение подвешенного инструмента вокруг своей оси для точного ориентирования груза в пространстве.

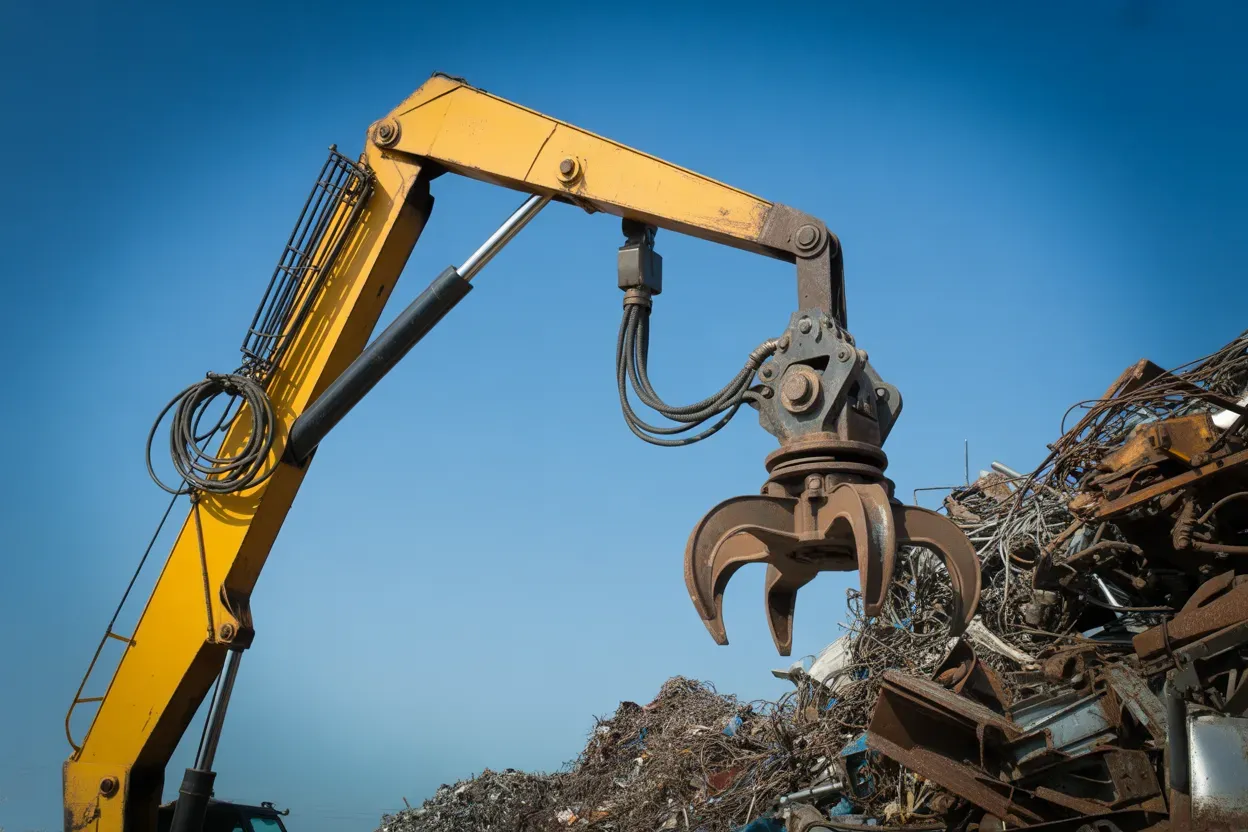

Для логистики паллетированных грузов незаменимы раздвижные вилы, позволяющие загружать поддоны без помощи стропальщика. Грейферные захваты специализируются на работе с сыпучими материалами, песком или металлоломом, обеспечивая высокую скорость цикла перевалки благодаря гидравлическому смыканию челюстей под большим давлением системы.
В энергетике и строительстве активно применяют буровые головки для установки столбов или свай, что экономит средства на аренду отдельной спецтехники. Люльки для подъема людей позволяют выполнять высотные монтажные или фасадные работы, фактически превращая манипулятор в автовышку. Все эти инструменты требуют наличия дополнительных гидравлических линий на оголовке стрелы для обеспечения питания и управления навесным агрегатом.
Конфигурация для быстрой окупаемости техники
Универсальной формулы окупаемости не существует, однако баланс между мощностью стрелы и грузоподъемностью шасси является основой прибыльности. Финальное решение должно базироваться на точном сопоставлении максимального веса в самой удаленной точке вылета и частоте использования спецоборудования. Рациональный выбор — это не покупка самого мощного агрегата с излишним ресурсом, а подбор установки, параметры которой на 100% соответствуют вашим ежедневным логистическим или монтажным циклам, что исключает переплаты за топливо и сервис.
