Пневмоциліндр: де використовується і як обрати для виробництва
На будь-якому виробництві, де є автоматизація, рано чи пізно з’являються пневмоциліндри. Я стикався з ними і на пакувальних лініях, і на обладнанні для обробки матеріалів. Це один із тих механізмів, який виглядає простим, але без нього багато процесів просто не працюватимуть.
Пневмоциліндр робить дуже просту річ — перетворює стиснене повітря на рух. Але саме цей рух штовхає деталі, притискає заготовки, відкриває заслінки або запускає цілий механізм. Через це такі циліндри стоять практично на кожній автоматичній лінії.
Їх люблять за дві речі: вони працюють швидко і майже не створюють проблем у обслуговуванні. Поставив правильний вузол, підключив повітря — і система роками робить свою роботу.
Як працює пневмоциліндр

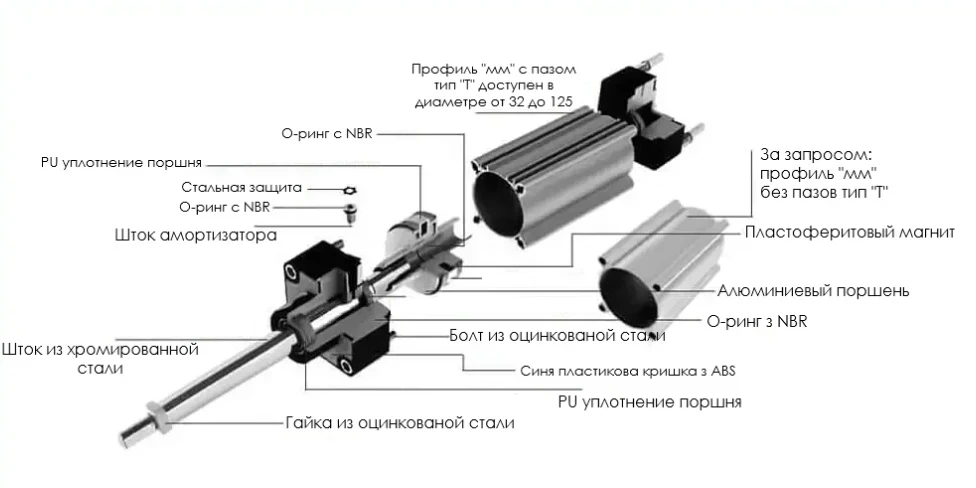

Тут усе досить зрозуміло. Компресор подає стиснене повітря в корпус циліндра. Повітря тисне на поршень, і той рухає шток. Шток, у свою чергу, рухає деталь або механізм.
У реальному обладнанні цей рух використовують для різних задач. Наприклад:
штовхнути деталь на конвеєрі
притиснути заготовку перед обробкою
відкрити або закрити механічний вузол
керувати маніпулятором на автоматичній лінії
З досвіду скажу: у більшості промислових машин ставлять двосторонні пневмоциліндри. Вони працюють у двох напрямках — повітря подається по черзі з різних сторін поршня, і шток рухається вперед та назад.
Односторонні варіанти теж використовують, але зазвичай там, де потрібно зробити один робочий рух і повернути механізм пружиною.
Де використовують пневматичні циліндри
Пневматика проникла майже в кожну галузь виробництва. Якщо пройтися будь-яким заводом, циліндри можна побачити буквально на кожній лінії.
Найчастіше вони працюють у таких сферах:
машинобудування — автоматичні збірні станції та подача деталей
харчове виробництво — пакувальні машини, сортувальні системи
деревообробка — притиск матеріалу та переміщення заготовок
логістичні комплекси — сортування та транспортування продукції
На пакувальних лініях, наприклад, пневмоциліндр може робити сотні рухів за хвилину. І при цьому працювати стабільно роками.
Як обрати пневмоциліндр для виробництва
Коли підбираєш пневмоциліндр, не варто дивитися тільки на ціну або зовнішній вигляд. Є кілька параметрів, які реально впливають на роботу обладнання.
Перш за все дивляться на діаметр поршня. Саме він визначає силу, яку створює циліндр.
Другий параметр — хід штока. Це фактична відстань, на яку переміщується механізм.
Далі важливий робочий тиск. У більшості виробничих систем він знаходиться в межах приблизно 6–10 бар.
Ще один момент — тип кріплення. На різних машинах використовують фланцеві, лапові або шарнірні варіанти.
Коли підбираю циліндри для обладнання, я завжди дивлюся на якість ущільнень і матеріал корпусу. Дешеві моделі можуть працювати нормально, але інколи починають пропускати повітря або швидше зношуються.
І ще одна річ, яку часто недооцінюють: підготовка повітря. Якщо в системі немає нормального фільтра і регулятора, навіть хороший циліндр довго не проживе.
Чому пневматика досі широко використовується
Зараз багато говорять про електричні приводи, серводвигуни та інші технології. Але пневматика нікуди не зникла — і навряд чи зникне.
Причина проста: вона добре працює там, де потрібно швидко, просто і без складної електроніки.
Пневмоциліндри легко інтегрувати у виробничу лінію, вони не потребують складного обслуговування і нормально витримують інтенсивну роботу. А ще — коштують значно дешевше багатьох альтернатив.
Тому на більшості заводів пневматика залишається одним із основних рішень для автоматизації рухів і механічних операцій.
